МНОГОФУНКЦИОНАЛЬНЫЙ ТАХОМЕТРИЧЕСКИЙ КОМПЛЕКС МТК

Комплексы предназначены для измерения и отображения параметров вращения реверсивных и нереверсивных валов с диаметром от 10 до 1125мм и частотами вращения до 10000 об/мин. Число зубьев ротора от 6 до 300. Напряжение питания – 27В от источника постоянного тока, 220В от источника переменного тока частотой 50 или 400 Гц. Интерфейсы: RS-485 (Modbus-RTU). Виды приемки: ОТК, ВП. Прибор программируемый.


Тахометрические комплексы МТК предназначены для измерения и отображения параметров вращения реверсивных и нереверсивных валов с диаметром от 10 до 1125 мм и частотами вращения до 10000 об/мин.
В зависимости от модификации тахометрический комплекс выполняет следующие функции:

измерение частоты вращения вала,
определение направления вращения вала,
подсчёт общего числа оборотов вала с сохранением результатов в энергонезависимой памяти,
сигнализацию об остановке вала,
сигнализацию о достижении заданных частот вращения вала,
передачу гальванически развязанных частотных сигналов и аналоговых сигналов тока или напряжения, пропорциональных частоте вращения,
передачу по интерфейсу RS-485 информации об измеренных параметрах, техническом состоянии МТК, о достижении заданных уставок,
отображение на одном, двух или трех постах управления в цифровом и дискретно-аналоговом виде частоты и направления вращения вала,
замену сигнализаторов частоты вращения вала типа Сигнал.
Приведенная погрешность измеряемых параметров:

по цифровой шкале +/-0,15%,
по дискретно-аналоговой шкале +/-1,5%,
по аналоговому выходу +/-0,25%,
по срабатыванию сигнализации +/-0,15%,
для счетчика оборотов комплекса +/-0,1%
Технические характеристики:

2 унифицированных гальванически развязанных выходных сигнала,пропорциональных частоте вращения вала, каждый по напряжению или по току,
диапазоны изменения входных сигналов по напряжению (при сопротивлении нагрузки в пределах от 400 Ом до 10 МОм): 0-10 В при работе с нереверсивными валами, -10 – 0 – 10 В при работе с реверсивными валами,
диапазон измерения выходных сигналов по току: 4 – 20 мА или 0 – 20 мА постоянного тока при работе с нереверсивными валами, -20 – 0 – 20 мА постоянного тока при работе с реверсивными валами ( при сопротивлении нагрузки, подключаемой к аналоговым выходам до 500 Ом),
диаметр валов от 10 до 1125 мм,
число зубьев ротора от 6 до 300,
до 2х уставок сигнализации, дискретность задания уставок составляет 1 об/мин,
интерфейс RS-485 (ModbusRTU),
прибор программируемый.
Напряжение питания:

220 В от источника переменного тока частотой 50 или 400 Гц,,
27 В от источника постоянного о тока.
Комплекс продолжает функционировать при кратковременном пропадании напряжения питания на время до 1с.

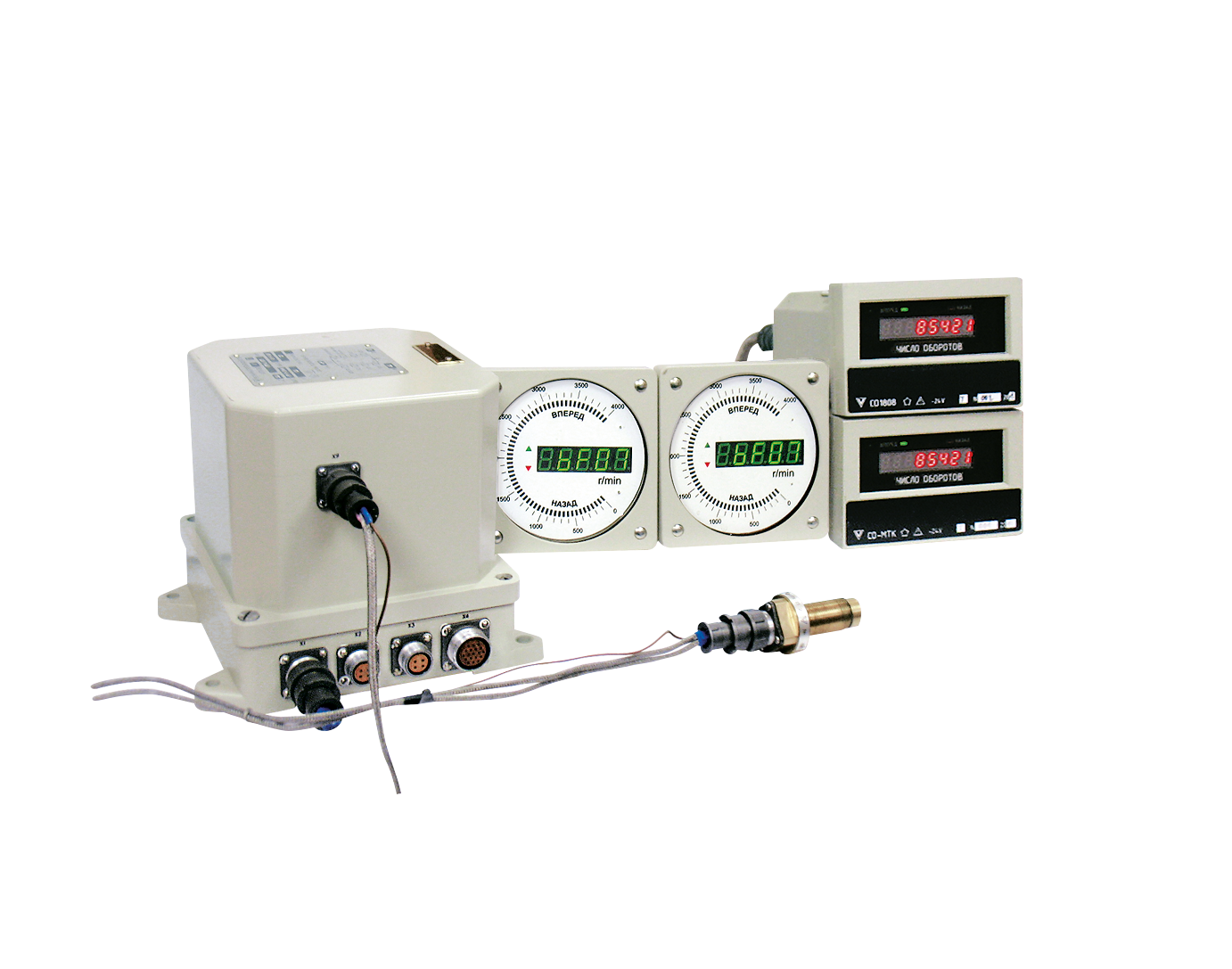

Комплект поставки:

первичный преобразователь частоты МТК-ПП,
вторичный преобразователь МТК-ВП,
блок индикации частоты, направления вращения и положения уставок МТК-БИ (от 0 до 3 шт),
блок индикации счетчика оборотов МТК-СО (от 0 до 2 шт).
Суммарное количество МТК-БИ и МТК-СО не превышает четырех.
Для бездемонтажной поверки дополнительно может поставляться имитатор первичного преобразователя МТК-ИПП. МТК-ИПП является универсальным устройством, предназначенным для поверки косвенным методом любого комплекса МТК независимо от его параметров. МТК-ИПП в комплект поставки не входит и поставляется по отдельному заказу.
Характеристики составных частей комплекса:

Наименование составных частей комплекса

Степень защиты корпуса

Габаритные размеры, мм
Масса, кг, не более Первичный преобразователь, МТК-ПП IP57 &Oslash, 42 х L* 0,5 Вторичный преобразователь, МТК-ВП IP55 222 х 234 х 195 5,0 Блок индикации, МТК-БИ IP54 120 х 120 х 162 1,0 Блок индикации счетчика оборотов, МТК-СО IP54 120 х 80 х 130 1,0 Имитатор первичного преобразователя, МТК-ИПП IP54 115 х 109 х 32 0,5 *длина первичного преобразователя в зависисмости от заказа: 120мм, 151мм, 171мм, 191мм, 211мм, 241мм, 296мм.
Условия эксплуатации:

приборы вибро- и ударопрочные, выполнены в корпусе брызгозащитного исполнения,
диапазон рабочих температур: от -10С до +55С,
диапазон рабочих температур для МТК-ПП от -10С до +80С ,
относительная влажность: до 100% при +50С с выпадением росы,
срок службы 25 лет,
средняя наработка на отказ: не менее 50000 часов,
гарантийный срок эксплуатации 5 лет,
межповерочный интервал – 5 лет.
