МНОГОКАНАЛЬНЫЙ ЭЛЕКТРОННЫЙ РЕГИСТРАТОР REGIGRAF Ф1772

4/8/12/16/24/32/40 каналов. Сенсорный экран 15, 12, 10 дюймов. До 32 реле, 48 мат. каналов. Погрешность измерений – 0,1 – 0,3%. Объём памяти до 70 млн. измерений. 3 порта RS-485, Ethernet. IP 54. Межповерочный интервал 3 или 6 лет. Гарантийный срок эксплуатации 4 года.Виды приемки: ОТК, ЭО и/или СО ГК ‘Росатом’. Класс безопасности: 4, 3, 2.

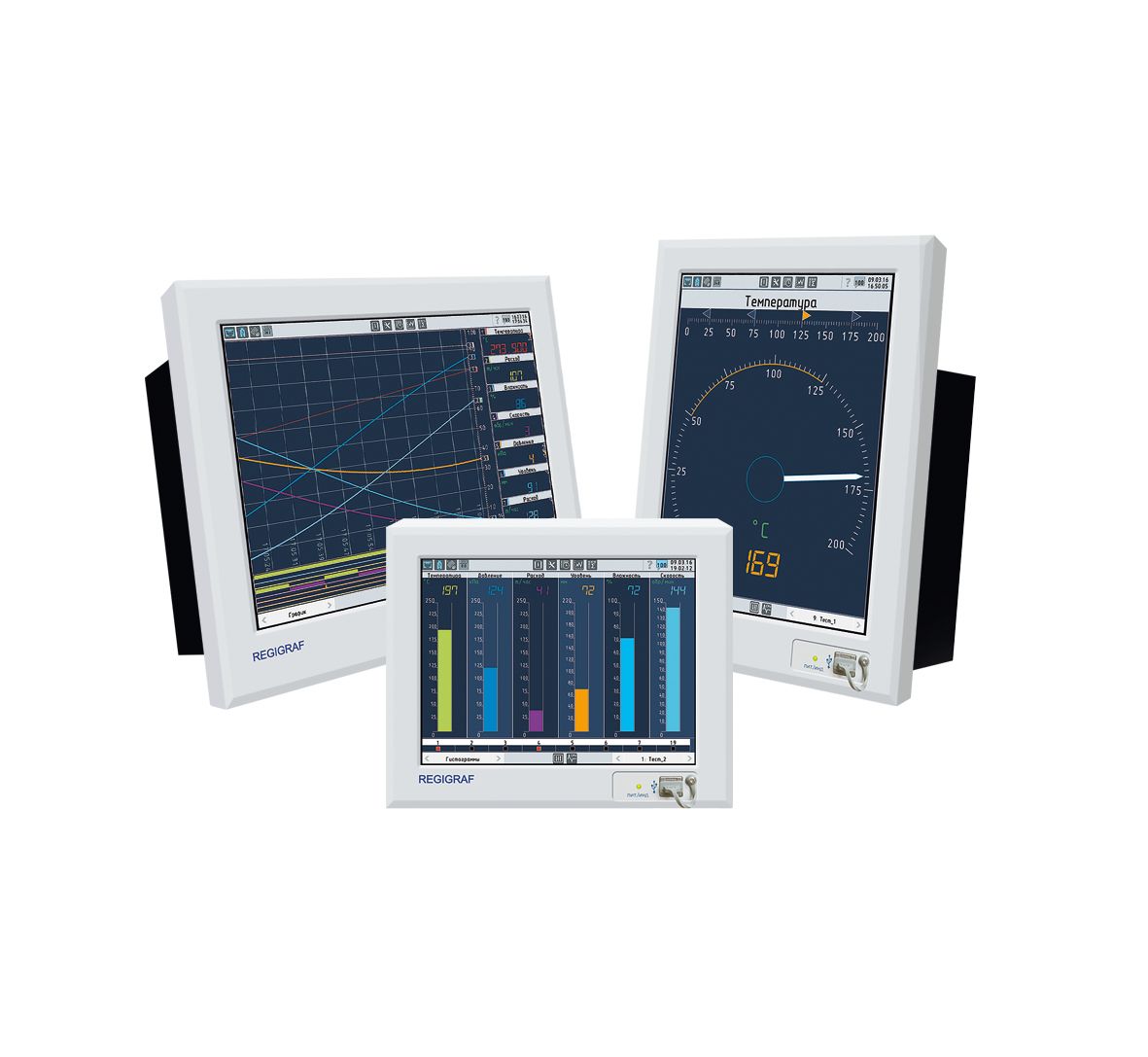

Многоканальный электронный регистратор с сенсорным экраном REGIGRAF Ф1772 предназначен для измерений, регистрации и визуального представления параметров технологических процессов, сигнализации и позиционного регулирования, а также формирования выходных аналоговых сигналов и обмену данными по интерфейсам.

Многоканальный видеографический регистратор Ф1772 как автономно, так и в составе систем измерения и управления может применяться в электроэнергетике, нефтяной, газовой, химической и нефтехимической, целлюлозно-бумажной промышленности, металлургии, а также в других отраслях, где необходимы многоканальные измерения, регистрация и контроль параметров технологических процессов.

Преимущества электронного самописца Ф1772:

удобный пользовательский интерфейс;
сенсорное управление;
до 40 аналоговых входов (каналов);
4 варианта исполнения экрана: 15″, 12,1″ (замена самописцев серии КС с сохранением габаритов лицевой панели и существующего выреза в щите), 10,4″ (вертикальное и горизонтальное исполнение);
до 16 аналоговых выходов;
до 32 реле различных типов;
до 48 математических каналов;
прием результатов измерений от первичных преобразователей по RS-485 и Ethernet;
до 3-х портов RS-485;
диапазон рабочих температур от -10⁰С до + 55⁰.
Технические характеристики:

Разрешение экрана 1024х768 точек;
Два варианта класса точности, в зависимости от требований к метрологическим характеристикам:
– класс точности А – для наиболее точных измерений;
– класс точности В – для менее точных измерений, позволяет снизить расходы на поверку и требования к эталонам.

4/ 8/ 12/ 16/ 24/ 32/ 40 универсальных аналоговых каналов. Каналы развязаны между собой, испытательное напряжение развязки между каналами и на корпус – 500 В. Полный цикл опроса и передачи данных результатов измерения для любого канала не более 100мс, при этом обеспечивается:
– аппаратный контроль линии связи с датчиком;
– приём сигналов о неисправности датчиков;
– фильтрация и усреднение входного сигнала;
– функция извлечения квадратного корня с настраиваемой линеаризацией начального участка;
– различные режимы работы при выходе за границы номинального диапазона измерений;
– назначение отсечек и присвоение каналу договорного значения.

измеряемые величины:
– постоянный ток: 0 – 5 мА, 0 – 20 мА, 4 – 20 мА, ±5 мА, ±20 мА;
– напряжение постоянного тока: ±100 мВ, ±1000 мВ, ±10 В;
– сопротивление постоянному току: 0-100 Ом, 0-400 Ом, 0-4000 Ом;
– температура от термопреобразователей сопротивления: Гр. 21, Pt50, 50П, Pt100, 100П, Pt500, 500П, Pt10000, 1000П, 50М, 100М, Гр.23, 100H, 500H, 1000H;
– температура от термопар: тип R, S, B, J, T, E, K, N, A-1, A-2, A-3, L, M;

12 дискретных входных сигналов с номинальным напряжением 24 В постоянного тока. Дискретные входы имеют общую точку. Период опроса дискретных входов 100 мс;
4/ 8/ 12/ 16 токовых аналоговых выхода, выходной сигнал : 0 – 5 мА, 0 – 20 мА, 4 – 20 мА;
8/ 16/ 32 переключающих или оптореле;
до 8-ми уставок на каждом канале, в том числе: динамические уставки, уставки на скорость изменения значения;
период записи данных в архив от 100 мс. до 5 минут задаётся для всех каналов или индивидуально для каждого, возможна настройка автоматического изменения периода записи для аварийных ситуаций;
объём архива измерений – 10 Гб (до 2 400 000 000 измерений);
копирование файлов архива и журнала событий на USB-flash (и по интерфейсам), экспорт данных архива на USB-flash в формате .csv, сохранение снимка окна просмотра архива на USB-flash;
журнал событий объёмом порядка 2 000 000 записей с возможностью многоуровневой фильтрации при просмотре;
точность хода внутренних часов прибора в отсутствие синхронизации 0,5 с/сутки;
цифровые интерфейсы: до 3-х портов RS-485; Ethernet;
поддержка протоколов Modbus RTU/ Modbus TCP;
прием результатов измерений от первичных преобразователей по RS-485 и Ethernet. Ф1772 обеспечивает чтение до 32 переменных от одного или нескольких (до 32) первичных преобразователей. Период опроса для каждого параметра устанавливается индивидуально в диапазоне от 1 до 120 с.;
поддержка сетевых протоколов DHCP (динамическая настройка узла) и NTP (протокол синхронизации времени);
до 48 программируемых математических каналов:
– построитель выражений – позволяет строить сложные математические выражения, аргументами которых могут выступать: значения каналов и мат.каналов прибора, состояния уставок, событий, логических входов и реле, константы. В «построителе выражений» реализован широкий набор математических, статистических, тригонометрических, логических функций, а так же полиномы и заданные пользователем табличные преобразования;
– счётчик – счётчик-интегратор значения канала, который, помимо суммирования, позволяет вычислять среднее, минимальное и максимальное значение. Аргументом счётчика, помимо каналов, могут выступать состояния логических переменных – в этом случае мат.канал вычислят количество срабатываний переменной-аргумента или время, в течение которого переменная аргумент находилась в заданном состоянии;
– статистика по каналам – вычисление одной из статистических функций («среднее», «минимум», «максимум» , «сумма», «дельта») для текущих значений нескольких каналов-аргументов;
– объединение входов – позволяет передавать одному каналу значения одного из двух (или трёх) аналоговых входов в зависимости от установленных пользователем условий;
-расход – вычисление расхода на сужающем устройстве методом переменного перепада давления;

Особенности графического интерфейса видеографического самописца Ф1772:

возможность точного воспроизведения вида самописцев серии КС;
гибкое масштабирование элементов вывода данных измерений в зависимости от их числа на экране;
назначение шкалам любой разрядности от 1 до 6 (для счетчиков до 9);
автоматическая градуировка шкал при выводе на экран с возможностью редактирования;
совместный вывод результатов текущих измерений и их статистической обработки (среднее, мин, макс, дельта, сумма) в общем окне;
отображение истории логических переменных (состояний дискретных входов, “событий”, уставок, реле) в общем поле с графиками;
автоматическая смена экранных форм (цикл, события).
Напряжение питания:

220 В переменного тока частотой 50 Гц;
24 В постоянного тока.
Встроенный источник питания внешних преобразователей:

Электронный самописец Ф1772 имеет 4 гальванически изолированных между собой источника питания внешних преобразователей.
Максимальное потребление на 1 канал – 24 мА.
Источники питания могут использоваться для:

питания датчиков номинальным напряжением 24 В по четырехпроводной и двухпроводной схеме;
выдачи напряжения в цепи дискретных входов, если не используется внешний источник напряжения.
Потребляемая мощность:

не более 70 ВА.
Реле:

Ф1772 в зависимости от модификации может иметь 8/ 16/ 32 переключающих или оптореле.
Коммутационные характеристики электромеханических реле:

до 3 А переменного тока при напряжении 250 В;
до 0,3 А постоянного тока при напряжении 250 В;
до 3 А постоянного тока при напряжении 24 В.
Коммутационные характеристики оптореле:

оптореле обеспечивают коммутацию цепей с нагрузкой до 100 мА при напряжении 250 В постоянного или переменного тока.
Условия эксплуатации:

диапазон рабочих температур: от -10⁰С до +55⁰С;
относительная влажность: до 98% при +35⁰С;
сейсмостойкость 9 баллов;
степень защиты корпуса – IP54 (по лицевой панели, включая монтажное отверстие в щите);
ЭМС – группа исполнения III по ГОСТ 32137, критерий качества функционирования A;
масса – не более 5 кг;
габаритные размеры:
– Ф1772-1 – горизонтальный экран, диагональ 10,4″ – 263х221х182 мм;
– Ф1772-2 – вертикальный экран, диагональ 12,1″ – 246х324х182 мм;
– Ф1772-3 – горизонтальный экран, диагональ 15″ – 357х298х182 мм;
– Ф1772-4 – вертикальный экран, диагональ 10,4″ – 220х280х182 мм.

межповерочный интервал – 3 года для приборов класса точности А; 6 лет для приборов класса точности В;
средняя наработка на отказ 100 000 часов;
средний срок службы 12 лет
гарантийный срок эксплуатации 4 года.
