Блок коррекции напряжения КНМ-3

Блок коррекции напряжения КНМ-3 устанавливается на генераторы серии ГС-У2 и осуществляет регулировку напряжения генератора. Возможна замена на корректор регулятор напряжения КРН-04М.

Номенклатурный номер ЖШТИ 656121.109

Предназначен для синхронных генераторов серии ГС.

Взамен КНМ-3 могут устанавливаться корректоры напряжения КРН-04М.

Блок коррекции напряжения КНМ-3 ЖШТИ 656121.109 предназначен для регулирования напряжения синхронных генераторов серии ГС-У2 при автономной и параллельной работе.


Основные технические параметры блока коррекции напряжения КНМ-3:

Входной сигнал трехфазный, номинальная частота 50 Гц;

Выходной сигнал - прямоугольные импульсы частотой около 300 Гц;

КНМ-3 обеспечивает длительную устойчивую параллельную работу однотипных агрегатов и параллельную работу с сетью на время перевода нагрузки.

Конструктивно Блок коррекции напряжения КНМ-3 располагается на блоке возбуждения генератора ГС-У2 либо в пульте управления электроагрегатом. В качестве замены Блока коррекции напряжения КНМ-3 можно использовать (Корректор регулятор напряжения КРН-04М).

Корректор КНМ-3 предназначен для автоматического поддержания установленного напряжения на определенном уровне регулировки уровня напряжения на выходе генераторов и их автономной и параллельной работе.

Корректор предназначен для использования в составе синхронных генераторов номинальным напряжением 400В, частоты 50 Гц серии ГС.

Корректор напряжения использует в качестве сигнала трехфазное напряжение генератора. Выходным элементом корректора является силовой транзистор VT1, расположенный вне корректора, посредством которого происходит управление величиной среднего тока возбуждения возбудителя генератора.

Транзистор VT1 работает в импульсном режиме, то есть средний ток транзистора, а следовательно, и ток возбудителя от скважности выходных импульсов.

При повышении напряжения генератора сверх установленного корректор увеличивает скважность выходных импульсов , вследствие чего увеличивается средний ток через транзистор VT1, уменьшается ток возбуждения возбудителя, и напряжение генератора снижается до установленного.

Для обеспечения параллельной работы корректор КНМ-3 формирует статические нагрузочные характеристики с устройства параллельной работы.

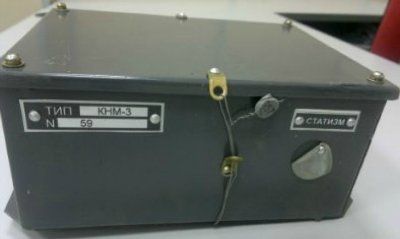

На боковых панелях корректора КНМ-3 установлены табличка с наименованием типа корректора и порядковым номером, и табличка «СТАТИЗМ», поясняющая назначение регулировочного резистора, шлиц которого выходит на панель корректора.

Маркировка проводов корректора выполнена бирками.
