Универсальный шаблон сварщика УШС-3

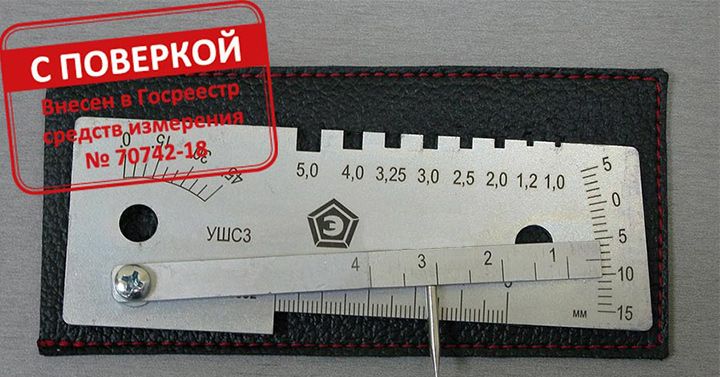

Шаблон сварщика УШС-3 внесен в Госреестр средств измерения и является СИ утвержденного типа (№ 70742-18). Получен сертификат сертификат соответствия в системе ГОСТ Р Росстандарта РФ и свидетельство реестра республики Казахстан. Поверка шаблонов УШС-3 регламентированы методикой РТ-МП-4939-445-2017. Возможна поставка со свидетельством о поверке ЦСМ или сертификатом о калибровке нашей метрологической службы, либо без метрологической аттестации.
Назначение. Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. УШС-3 входит в состав комплекта ВИК-1 и табель технической оснащенности ПАО «Транснефть». Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме слева. Для сравнения функционала шаблонов сварщика различных типов можно воспользоваться этой таблицей.
Контроль с использованием шаблона УШС-3 производится следующим образом:

Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.



Здесь можно купить Универсальный шаблон сварщика УШС-3 в г. Санкт-Петербург по цене 2370 руб.
