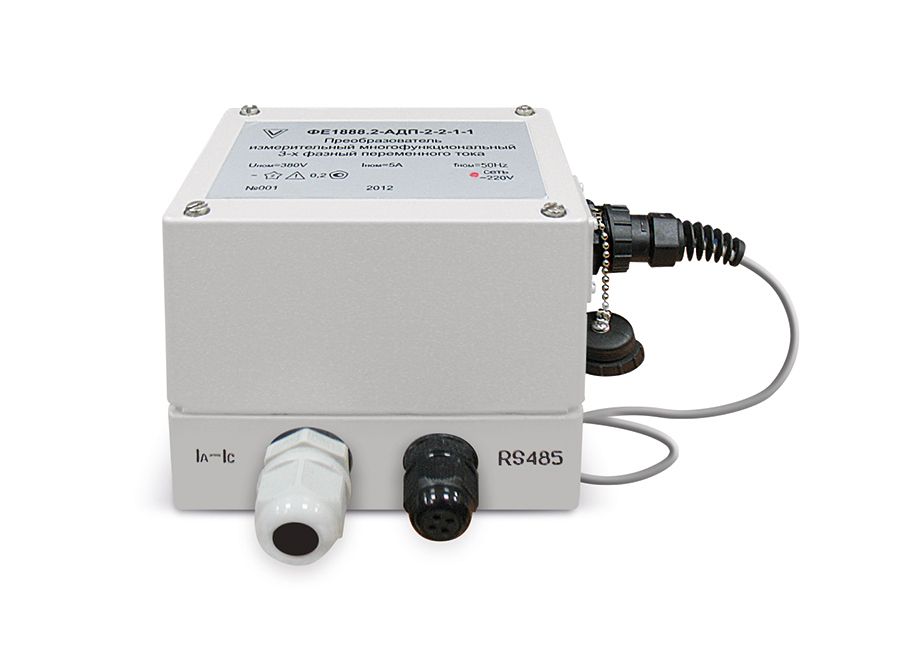

Многофункциональный измерительный преобразователь ФЕ1888.2-АДП

Измерение параметров 3х фазных сетей переменного тока. Измерение показателей качества электроэнергии. Гармонический анализ – измерение до 40-й гармоники (n=2-40) ПКЭ. Соответствует стандарту IEEE 1459-2010, ГОСТ Р 51317.4-30, ГОСТ Р 51317.4.7. Погрешность измерения 0,2/0,5%. Интерфейсы: RS-485 (Modbus-RTU), Ethernet (Modbus-TCP). ЭМС – IV В. Класс безопасности по НП-001: 4,3. Прибор программируемый.


Преобразователи ФЕ1888.2-АДП предназначены для измерения параметров и показателей качества электрической энергии (ПКЭ) четырёхпроводных и трёхпроводных электрических сетей переменного трёхфазного тока при работе в сетях передачи данных автоматизированных систем измерения, контроля и управления промышленных предприятий, в том числе АЭС.

Гармонический анализ ПКЭ, измерение до 40-й гармоники следующих показателей:

- n-ая гармоническая составляющая фазного напряжения,%;
- коэффициент n-ой гармонической составляющей фазного напряжения,%;
- n-ая гармоническая составляющая межфазного напряжения;
- коэффициент n-ой гармонической составляющей межфазного - напряжения,%;
- n-ая гармоническая составляющая фазного тока, А;
- коэффициент n-ой гармонической составляющей фазного тока,%.

Технические характеристики:

- 6 измерительных каналов;
- входы дифференциальные, развязанные между собой, корпусом, цепями питания и интерфейса;
- номинальное значение межфазного напряжения – 380В или 100В;
- номинальное значение токов нагрузки – 1А или 5А;
- диапазон измерения частоты – 43-57 Гц;
- максимальное значение напряжений и токов – 120% от номинала;
- минимальное значение напряжения – 5% от номинала;
- интерфейс RS-485 (протокол Modbus RTU), Ethernet (протокол Modbus-TCP).

Питание преобразователя:

- от сети переменного тока, напряжением 220 В (от 100 до 250 В) частотой 50 Гц;
- от сети постоянного тока, напряжением 24 В (от 18 до 36 В);
- преобразователи сохраняют работоспособность при изменении постоянного и переменного напряжения питания в пределах от 120 до 260В, постоянного напряжения в пределах от 18 до 36В.

Потребляемая мощность – 6 Вт.

Конструкция:
Преобразователи выполнены в виде съёмного измерительного блока в герметичном металлическом корпусе и стационарного коммутационного блока для подключения внешних соединений в металлическом корпусе

Условия эксплуатации:

- рабочий диапазон температур – от -30 до +50°С
- сейсмостойкость – до 9 баллов;
- срок службы не менее 15 лет ;
- гарантийный срок эксплуатации – 3 года;
- наработка на отказ более 100000 часов;
- межповерочный интервал 2 года.
