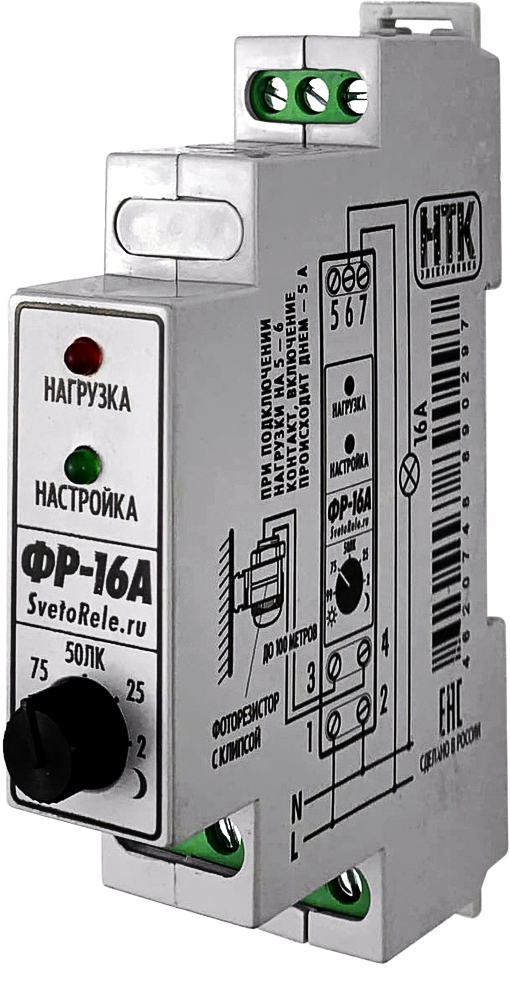

Фотореле аналоговое ФР-16А (контактное 16А/IP40) Гермосенсор 2 метра, на дин-рейку

Классическое исполнение автомата "День-Ночь". Импортозамещение реле TW1, ABB.



ОБЩИЕ СВЕДЕНИЯ

 1. Фотореле предназначено для автоматического управления уличным освещением в зависимости от уровня освещённости, а также может служить элементом управления различными устройствами.
 2. Область применения; управление любым напряжением от 5 до 380 вольт (сухой контакт).
 3. Прибор коммутирует нагрузку электромагнитным реле.
 4. Реле устанавливается на din ? рейку или на плоскость.
 5. Плавная регулировка освещенности и независимая от включенной нагрузки.
 6. Индикатор нагрузки и настройки.
 7. Защита от кратковременного изменения интенсивности освещения.
 8. Контакты реле на замыкание и размыкание.
 9. Гермосенсор с проводом 2 метра (крепление на плоскость или из уличного щитка).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Номинальное напряжение сети ? 220 В.
 2. Номинальная частота ? 50 Гц.
 3. Коммутируемый ток не более ? 16 А (3500 Вт), на размыкание не более ? 5 А.
 4. Диапазон срабатывания ? от захода солнца до окончания сумерек.
 5. Задержка включения/выключения ? 5/30 сек.
 6. Мощность, потребляемая от сети не более ? 0.4 Вт
 7. Максимальное сечение присоединяемых проводников ? 2.5 кв.мм.
 8. Габаритные размеры ? 17.5 х 66 х 90 мм.
 9. Степень защиты реле ? IP 40, сенсора ? IP 68.
10. Климатическое исполнение ? УХЛ-3.
11. Масса ? 0.09 кг.
12. Условия эксплуатации:
? Колебания электросети +/- 15% от номинала;
? Интервал рабочих температур от ? 40 до + 40 С. Для сенсора ? 55 С.



Т ? не более 5 минут.

КОНСТРУКЦИЯ И НАСТРОЙКИ

  Фотореле выпускается в пластиковом корпусе с присоединением проводов питания, коммутируемых электрических цепей и гермосенсора на клеммы прибора.
  На лицевой панели расположен регулятор порога срабатывания и два светодиода.
  Настройку реле производить в сумеречное время.
  Поверните регулятор в крайнее положение «» и вращайте плавно в направлении «» до включения двух светодиодов. Индикация сигнализирует о подаче напряжения на источник света. Дальнейшей регулировки не требуется, прибор будет работать в автоматическом режиме.
  При повороте регулятора в сторону «», освещение включится в более светлое время, в сторону «», в более темное.





ПОДКЛЮЧЕНИЕ ПРИБОРА

- Установите реле на din ? рейку или на плоскость. Выбор требуемого варианта крепления реле происходит путем перестановки стопорной части во внутреннее отверстие корпуса. Наружные позволяют выдвинуть планку за габарит прибора и закрепить реле на плоскость, внутренние предназначены для крепления на дин-рейку. Перемещение пластиковой пружины в нужное отверстие производится путем поддевания стопорной части (лучше небольшой отверткой) и смещения крепежа в нужную сторону.




? Зачистить провода и подключить согласно схемы в паспорте изделия.
? Удлинить сенсор на необходимое расстояние (до 100 метров) любым проводом и закрепить на стене здания.
? Не допускать прямого попадания управляемого освещения и прочих источников света.








- Для принудительного включения освещения подключите обычный выключатель последовательно сенсору, а параллельное подсоединение будет отключать освещение не затрагивая высоковольтную сеть. Для более раннего включения ? затемните фотодатчик шторкой, пластиной или установите в место где падает меньше солнечного света.




- Подключение сразу 9 ламп ДРЛ-125, или через контактор определенной величины на большое количество светильников.
P.S. ? Дополнительный контакт на размыкание (Подсветка аквариума, свет в курятнике, если на даче к примеру насос качает воду, данная функция позволяет отключать насос на ночной период времени, когда вода не нужна, тем самым экономя электроэнергию, есть и другие примеры для этого контакта для отключения чего-либо в ночной период).

КОМПЛЕКТ ПОСТАВКИ

1. Фотореле ? 1 шт.
2. Гермосенсор с проводом 2 метра ? 1 шт.
3. Скоба для крепления сенсора ? 1 шт.
4. Паспорт ? 1 шт.
5. Упаковка ? 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
  Силовой щит должен быть оборудован устройством принудительного отключения напряжения с защитой от КЗ и перегрузок.
  При подключение источников света работающих совместно с дросселями или трансформаторами, следует учитывать рабочие и пусковые токи, указанные на маркировке изделий, суммарное значение которых не должно превышать 16 ампер.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
? По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
? В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.

25 штук в гофрокоробке 34х24х12
