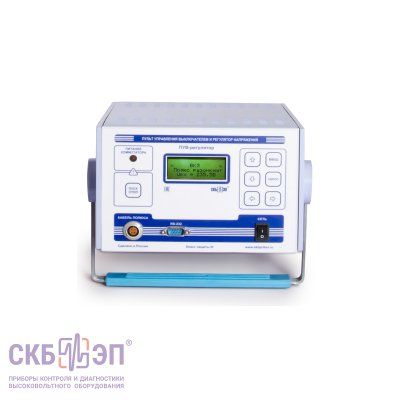

Прибор для управления приводом высоковольтного выключателя и для проведения испытаний при пониженном напряжении ПУВ-регулятор

Прибор предназначен для управления приводами постоянного тока:
•при проведении ремонтных работ и проверке технического состояния всех типов высоковольтных выключателей,
•при проверке выключателей при пониженном напряжении.
Согласно СТО 34.01-23.1-001-2017 "Объемы и нормы испытаний электрооборудования" проверка минимального напряжения (давления) срабатывания выключателей является обязательной, и для каждого типа высоковольтного выключателя определены свои показатели, которые позволяет охватить один прибор (0,2 ÷ 0,95 Uном).

Проверка работоспособности в простых операциях:
•операция "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
•операция "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя;
•операции/РЕГ - ручная проверка минимального напряжения срабатывания в операциях включения и отключения;
•операции /плавно - проверка минимального напряжения срабатывания при включении и отключении путем плавного увеличения напряжения.

Проверка работоспособности в сложных циклах:
•цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
•цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
•цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо;
•циклы/РЕГ - испытания многократными включениями и отключениями;
•автоопределение срабатывания/циклы - автоматическая проверка минимального напряжения срабатывания.

В приборах ПКВ/М7 и ПКВ/У3 встроенные коммутирующие устройства дают возможность задания простых операций и сложных циклов на токах электромагнитов до 14А и 35А, если тока недостаточно и/или необходимо проведение испытаний при пониженном напряжении, то возможна совместная работа с ПУВ-регулятором.

Для подачи звукового (светового) сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относи¬тельно начала операции или цикла.

Высокий уровень безопасности обеспечивается быстродействующей транзисторной защитой и встроенным автоматическим выключателем при повышении тока нагрузки либо при коротком замыкании, а также блокировкой запуска цикла при температуре силовых элементов прибора боле +75˚С.

Диапазон температуры эксплуатации от -20 ◦С до +45 ◦С позволяет работать с устройством в разных погодных условиях.

Полное описание, отзывы, дополнительная комплектация и обзоры о приборе на сайте https://skbpribor.ru

Технические характеристики:
Максимальный рабочий ток:35 А
Максимальная коммутируемая мощностьпри постоянном токе: 11,5 кВт
Порог срабатывания защиты от токов короткого замыкания:60 ÷ 70 А
Запрограммированные операции и циклы:О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О, операции и циклы/РЕГ, операции/плавно, автоопределение срабатывания/циклы
Точность поддержания среднего значения выходного напряжения:±1 В
Потребляемая мощность: < 40 Вт
Питание (сетевое напряжение):&#61501;100 &#61624; 300 В
Габариты:156х270х140 мм
Масса прибора:5,8 кг
Защита от окружающей среды:IP20
Диапазон температуры при работе с прибором:от -20 °C до +45 °C
Гарантийный период:13 месяцев
Язык интерфейса и руководства пользователя:Русский

Тп - длительности произвольной паузы
Тзо - длительность задержка отключения
