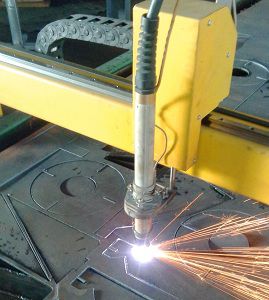

Отличный российский портальный станок плазменной резки с ЧПУ «АСТЕРКАТ-М2.Аэро»

Цена за комплект:

Описание и технические характеристики

Станок плазменной резки металла "АСТЕРКАТ-М2.Аэро" предназначен для фигурной резки тонколистовой стали толщиной не более 3 мм (изготовление деталей для систем вентиляции и кондиционирования, рекламных конструкций и проч.)
Особенности станка Астеркат-М2. Аэро
Технология резки Плазменная и газовая
Точность воспроизведения заданного контура (мм на погонный метр) +/-0.35
Класс точности по ГОСТ 5614-74 1
Тип приводов по осям X и Y шаговый обычный или серво
Тип редукторов по осям X и Y нет
Передача момента по оси X Двусторонняя
Тип передачи момента осям X и Y Зубчатая рейка / шестерня
Тип привода по оси Z Шаговый
Тип передачи момента по оси Z Пневмоподъём
Рекомендуемая максимальная толщина разрезаемых деталей (мм) 3
Операционная система Windows 7 Rus
Программа управления станком ASTERCUT
ПО ASTERCUT для подготовки карт раскроя на ПК+
ПО Техтран для подготовки карт раскроя на ПКопционально
Система аварийного останова Есть (с индикацией причин останова), в т.ч. «защита от дурака»
Защита резаков от столкновения +
Возможность апгрейда +
Срок изготовления (рабочих дней) 15
Рельсовый путь портала Объединён со станиной/столом для укладки листа
Число суппортов / кареток 1
Блокировка МТР при столкновении резаков с препятствием +
Слежение за высотой резака Автоматическое, по напряжению дуги
Возможность резки продольной фаски нет
Возможность резки поперечной фаски нет
Угол фаски (градусов) нет
Тип раскройного стола шелевая выытяжная ванна, объединена с порталом
Питание комплекса (В/Гц) 220/50
Потребляемая мощность координатным столом (кВт) Не более 1
Ширина рабочей зоны раскроя (мм) 1 600
Длина рабочей раскроя зоны (мм) 3 100
Назначение Для фигурного плазменного раскроя листового металла
Скорость перемещения (мм/мин) 10-15 000
Высота подпортального пространства (от верхней плоскости держателя ножей до нижней плоскости держателя рабочего инструмента при его крайнем верхнем положении) (мм) 50
Помехоустойчивость Высокая – возможно применение АПР с высокочастотным /осцилляторным поджигом дуги
Автоподжиг газового резака-

Рекомендовано к установке модель аппарата плазменной резки и плазмотрона в указанной комплектации (приобретается отдельно)HELVI PC-55 и плазматрон автоматический STM-70(70А), 12 метров

Станок плазменной резки с ЧПУ "АСТЕРКАТ-М2.Аэро" произведён в соответствии с ГОСТ 5614-74 "Машины для термической резки металлов. Типы, основные параметры и размеры" , ГОСТ 4.41-85 "Машины для термической резки металлов. Номенклатура показателей" , выполнен в виде моноблочной портальной машины термической резки и имеет полное обозначение (по ГОСТ 5614-74) "АСТЕРКАТ -М2.Аэро П.Пл.П.1,5.18.1.5614-74"

Портальный станок плазменной резки АСТЕРКАТ-М2 П.Пл.П.1,5.15.2.5614-74. Базовая комплектация:

Сварная станина с высокоточными рельсовыми путями оси Х, зубчатыми рейками, гибким кабель-каналом портала, воздуховодами для подсоединения системы дымоудаления1 комплект
Портал с двумя приводами по оси Х с системами прижима, высокоточным рельсом оси Y, зубчатой рейкой, линейными подшипниками оси Х, гибким кабель-каналом каретки, концевыми датчиками, платой коммутации, 1 комплект
Каретка (суппорт) с приводом оси Y, пневмоцилиндром осиZ, линейным подшипником оси Y, линейными подшипниками оси Z, распределительной пневмоаппаратурой, концевыми датчиками, державкой плазматрона с роликовой тарелкой и лазерным указанием точки врезки, платой коммутации1 комплект
Щелевая вытяжная ванна, перемещаемая вместе с порталом комплект

Стойка ЧПУ "АСТЕРКАТ" в составе:
компьютер в промышленном исполнении под управлением программы ASTERCUT (на ОС Windows 7);
монитор 17`;
панель с элементами управления и индикации (кнопки, джойстики, переключатели, лампы и проч.);
блок управляющей электроники;
блок электроавтоматики;
серводрайвера ШД осей X и Y;
панель разъёмов, в промышленном исполнении, в том числе USB;
система вентиляции стойки;
WI-FI клавиатура;
WI-FI мышь.
1 комплект

Сменная паллета для укладки листа
2 комплекта

Система дымоудаления и очистки воздуха (до 99 % очистки)
1 комплект, опционально!!

Паспорт МТР АСТЕРКАТ-М2.Аэро П.Пл.П.1,5.18.1.5614-74 (подготовлен по ГОСТ 2.601-95).
1 экземпляр

Руководство по эксплуатации МТР АСТЕРКАТ-М2.Аэро П.Пл.П.1,5.18.1.5614-74 (подготовлено по ГОСТ 2.601-95).1 экземпляр
Руководство оператора программы управления ASTERCUT (подготовлено по ГОСТ 2.601-95) МТР АСТЕРКАТ-М2.Аэро1 экземпляр
CD с копией ПО ASTERCUT для подготовки УП на других рабочих местах, копиями эксплуатационной документации, видеоуроками работы с ПО ASTERCUT, прочей справочной информацией.1 экземпляр
Стоимость станка "АСТЕРКАТ-М2.Аэро П.Пл.П.1,5.18.1.5614-74" указана с НДС, в базовой комплектации, без учёта стоимости системы дымоудаления (фильтров, вентилятора)

Доставка станка станка "АСТЕРКАТ-М2.Аэро П.Пл.П.1,5.18.1.5614-74" Заказчику - самовывоз.
Возможна поставка в лизинг с помощью лизинговых программ наших партнёров.

 Бренд: АСТЕРКАТ

Здесь можно купить Отличный российский портальный станок плазменной резки с ЧПУ «АСТЕРКАТ-М2.Аэро» в г. Санкт-Петербург по цене 1150000 руб. за комплект
