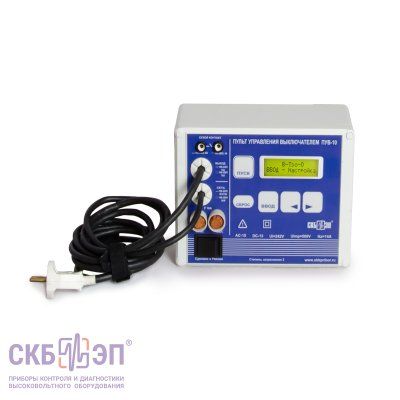

Пульт управления приводом высоковольтного выключателя ПУВ-10

ПУВ-10 применяется при проведения испытаний высоковольтных выключателей с приводами постоянного или переменного тока при контроле их технического состояния до, после и во время ремонта. Пульт предназначен для формирования команд управления выключателем путем автоматической подачи на катушки электромагнитов электрического напряжения.
ПУВ-10 может применяться не только при контроле выключателей, но и для управления разнообразными активно-индуктивными нагрузками.

Проверка работоспособности в простых операциях:
•операция "В" - совокупность электромеханических процессов, происходящих при замыкании контактов выключателя;
•операция "О" - совокупность электромеханических процессов, происходящих при размыкании контактов выключателя.

Проверка работоспособности в сложных циклах:
•цикл "О-Тп-В" - последовательное выполнение отключения и включения с указанием длительности произвольной паузы (Тп);
•цикл "В-Тзо-О" - последовательное выполнение включения и отключения с указанием длительности задержка отключения (Тзо);
•цикл "О-Тп-В-Тзо-О" - последовательное выполнение операций отключения, включения и повторного отключения с указанием длительности Тп и Тзо.

В приборе ПКВ/М6Н отсутствует встроенный пульт управления приводом, поэтому ПУВ-10 рекомендован к совместному применению для задания простых операций и сложных циклов.
Для подачи звукового сигнала, а также для работы с другими приборами (осциллографами, вибрографами, сиренами) в пульте предусмотрен канал "Сухой контакт" с регулируемым временем замыкания (от 0 до 999 сек.) относительно начала операции или цикла.

Высокий уровень безопасности при экс¬плуатации обеспечивается специальной конструкцией силовых модулей, защитой от неправильного подключения и защитой от превышения тока нагрузки.

Проведение испытаний проходит в несколько шагов. Пользователю необходимо лишь вызвать требуемый цикл посредством кнопок и задать длительности операций "В", "О" и пауз в цикле. Можно так же запрограммировать неоднократное (до 999 раз) повторение одного и того же цикла.

Диапазон температуры эксплуатации от -20 ◦С до +35 ◦С позволяет работать с устройством в разных погодных условиях.

Полное описание, отзывы, дополнительная комплектация и обзоры о приборе на сайте https://skbpribor.ru

Технические характеристики:
Максимальный измерительный ток:10 А
Максимальная коммутируемая мощность:при постоянном токе 3,0 кВт
при переменном токе 2,2 кВт
Порог срабатывания защиты от токов короткого замыкания:16 А ÷ 18 А
Запрограммированные операции и циклы:О, В, О-Тп-В, В-Тзо-О, О-Тп-В-Тзо-О
Потребляемая мощность: < 15 Вт
Питание (сетевое напряжение): ~100 &#61624; 242 В, 49,5–50,5 Гц
=100 &#61624; 340 В
Габариты:80х200х150 мм
Масса комплекта:1,7 кг
Защита от окружающей среды:IP20
Диапазон температуры при работе с прибором:от -20 °C до +35 °C
Гарантийный период:13 месяцев
Язык интерфейса и руководства пользователя:Русский

Тп - длительности произвольной паузы
Тзо - длительность задержка отключения
