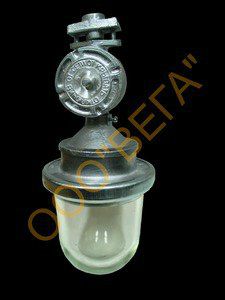

Светильник ВЗГ 200

Описание светильника ВЗГ-200: Светильник ВЗГ 200 предназначен для общего освещения в производственных промышленных помещениях во взрывоопасных зонах классов 1 и 2 согласно ГОСТ Р 51330.9-99, ГОСТ Р 51330.13-99 и другим нормативно-техническим документам, регламентирующим применяемость электрооборудования во взрывоопасных зонах и имеют маркировку по взрывозащите 1 ExdllBT 4-1 ExdllBT 6 в зависимости от мощности устанавливаемого источника света.

Светильник ВЗГ-200 можно приобрести в компании ООО Вега, тел (812) 9740120, vega_spb@bk.ru

Светильник взрывозащищенный ВЗГ-200 рассчитан на работу в сети переменного тока с номинальным напряжением до 250 В частотой 50 Гц. Для присоединения светильников ВЗГ 200 допускаются только кабели и провода, рекомендованные ПУЭ для установки во взрывоопасных зонах.
Светильник взрывозащищенный ВЗГ 200, Светильник взрывобезопасный ВЗГ 200

Светильник взрывозащищенный ВЗГ 200 предназначен для стационарной установки.
В комплект поставки Светильника ВЗГ-200 входят: светильник, прокладка для уплотнения проводов, техническое описание и инструкция по эксплуатации на 20 светильников и при поставке партии менее 20 светильников.
Примечание. Основная поставка светильника производится без защитной сетки. Вариант с защитной сеткой должен быть оговорен заказ-нарядом и обоснован. техническое описание и инструкция по эксплуатации на 20 светильников и при поставке партии менее 20 светильников.
Лампа накаливания в комплект поставки не входит. Условия транспортирования в части воздействия механических факторов соответствуют группе Ж по ГОСТ 23216-78; в части воздействия климатических факторов для макроклиматических районов с умеренным климатом - группе условий хранения 5 (ОЖ4) согласно ГОСТ 15150-69.
Условия хранения светильника взрывозащищенного ВЗГ 200 соответствуют группе 1 (Л) по ГОСТ 15150-69
Светильник взрывозащищенный ВЗГ 200, Светильник взрывобезопасный ВЗГ 200

Оболочка взрывобезопасного светильника ВЗГ 200: колпак + корпус.
Колпак - стеклянный светопускающий элемент, герметично заделанный в металлическое кольцо. Выполнен неразборным. С корпусом колпак соединяется посредством лабиринта, обеспечивающего взрывонепроницаемое соединение. В разобранном состоянии колпак зависает на цепочке, прикрепленной к корпусу. Внутри вводной коробки корпуса установлена клемная колодка.
Подвод монтажных проводов от клемной колодки к патрону осуществляется через проходной изолятор (соединение герметичное и неразборное). Вводная коробка закрывается крышкой.
В верхней части вводной коробки устанавливаются эластичные уплотняющие элементы и нажимная муфта, обеспечивающие подключение 3-хжильного кабеля O 4-16мм (или проводов O 2-4мм).
Уплотняющие элементы обеспечивают степень защиты светильника от воздействия факторов внешней среды не ниже IP 65.
Взрывозащищенность светильника ВЗГ 200 обеспечивается прочностью металлической оболочки и стеклянного колпака, выдерживающих внутреннее избыточное давление взрыва, наличием щелевой защиты, а также тепловым режимом, при котором температура нагрева наружных частей светильника не превышает допустимой по нормам по воспламеняемости для указанных групп.
От самоотвинчивания корпуса и крышки в камере с лампой накаливания предусмотрено стопорение (скоба со специальным болтом). Отвинчивание болта возможно только с помощью специального ключа.
Светильник взрывозащищенный ВЗГ-200 не является герметичным и в случае взрыва внутри светильника горячие газы выходят охлажденными между колпаком и корпусом, крышкой и корпусом камеры с лампой; между корпусом и крышками камеры ввода.
Принцип взрывозащиты светильника основан на следующих особенностях:
- в случае взрыва внутри оболочки светильника температура газов, выходящих во внешнюю среду через резьбовой лабиринт < , чем температура воспламенения газов внешней среды;
Оболочка светильника способна выдерживать избыточное внутреннее давление взрыва

Источник света светильника ВЗГ-200: Лампа накаливания
Монтаж светильника ВЗГ-200: Светильник монтируется на трубу либо монтажный профиль.
Наименование параметра или размераНоминальное значение
Напряжение, В220
Частота, Гц50
Тип лампыЛампа накаливания Г220-245-200 Г220-245-60, Г125-135-200, Г220-230-200 по ГОСТ 2239, Лампа ДРВ, КЛЛ 26
Мощность200/60
КПД — не менее:с отражателем и сеткой — 53 %
с отражателем без сетки — 63 %
без отражателя, с сеткой — 68 %
без отражателя, без сетки — 78 %
Тип патронаЕ27ЦКБ-06УХЛ2, Е27ЦКБ-06-Т2
Тип кривой силы светаШ
Масса не более, кгбез сетки — 5,8 кг.
с сеткой 6,0 кг.
с сеткой и отражателем -7,6 кг.
Предельные значения температуры окружающей среды при эксплуатации: верхняя, град.
нижняя, град.
+40
-60
Диаметр присоединяемых: проводов
кабеля, мм2-4
4-16
Срок службы светильников 10 лет
Габаритные размеры светильников, мм: max диаметр
max высота ВЗГ-200
ВЗГ-01-200
210
400
330
Степень защиты от внешних воздействийIP54 по ГОСТ 14254
Уровень взрывозащиты:с лампой накаливания 1 Ex d IIВ Т4
с лампой ДРВ 1 Ex d IIВ Т4
с лампой КЛЛ 1 Ex d IIВ Т6
Стойкость к воздействию климатических факторов по ГОСТ 15150, ГОСТ15543.1:температуры окружающей среды:
-45°С < t < 50°C — c лампами накаливания
-40°С < t < 40°C — c лампами ДРВ
-25°С < t < 40°C — c лампами КЛЛ
относительная влажность воздуха:
75% при 15°С — для климатического исполнения У1, У2
80% при 27°С — для климатического исполнения Т2
Климатическое исполнение и категория размещенияУ1, У2, Т2 по ГОСТ 15150
Класс защиты от поражения эл.токомI по ГОСТ 12.2.007.0

Здесь можно купить Светильник ВЗГ 200 в г. Санкт-Петербург по цене 2390 руб. за шт
