Светореле аналоговое ФБ-24 (фотореле контактное 10А/IP65 24 вольта)

Светореле для включения ходовых огней, заградительных огней, низковольтных светодиодных изделий, охранных систем.

Не путать плюс с минусом - прибор выйдет из строя!

ОБЩИЕ СВЕДЕНИЯ

 1. Светочувствительное реле предназначено для автоматического включения ходовых огней в сумеречное время и отключения утром по настроенной освещенности.
 2. Область применения; управление постоянным пониженным напряжением.
 3. Сухой контакт.
 4. Регулировка освещенности.
 5. Индикатор нагрузки. Нет задержки на вкл и выкл.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 1. Питание постоянное - 24 В.
 2. Максимальный коммутируемый ток - 10 А (240 вт - 24 вольта).
 3. Потребляемая мощность, - 0.4 Вт.
 4. Диапазон срабатывания - от захода солнца до окончания сумерек.
 5. Габаритные размеры - 55 х 85 х 35 мм.
 6. Степень защиты реле - IP 65.
 7. Климатическое исполнение - УХЛ - 1.
 8. Масса - 0.08 г.
 9. Температура воздуха от - 30 до + 40 С.

КОНСТРУКЦИЯ И НАСТРОЙКИ

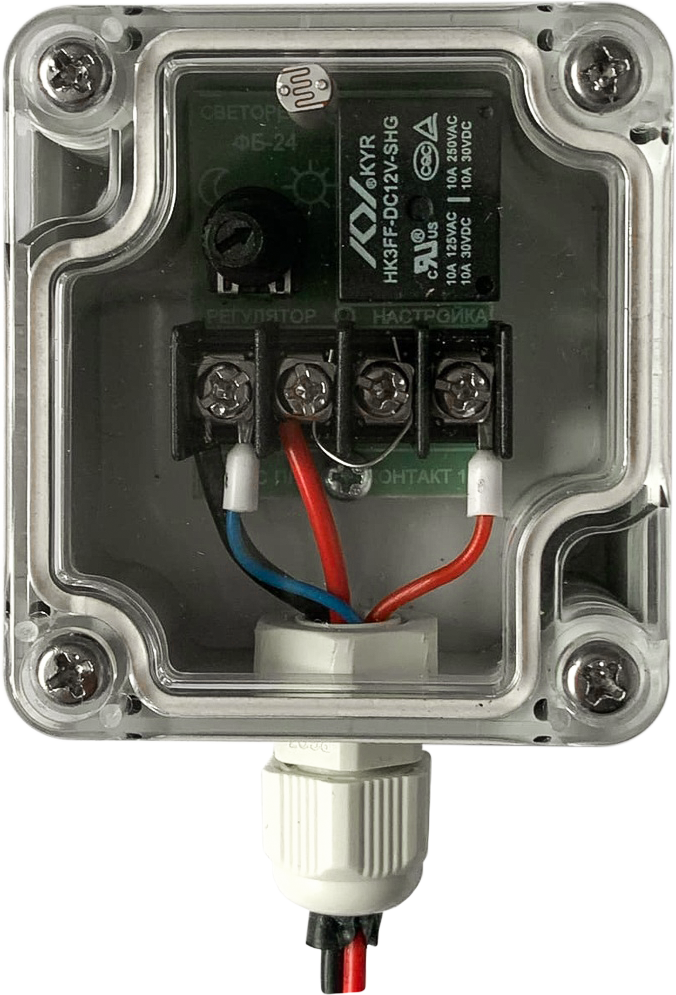

   Светочувствительное реле выпускается в герметичном корпусе с присоединением проводов питания и коммутируемых электрических цепей.
   На плате прибора внутри корпуса расположены:
 - регулятор порога уровня освещенности,
 - индикатор нагрузки,
   Настройку реле производить в сумеречное время.
   При повороте регулятора в сторону «», ходовые огни включатся в более светлое время, в сторону «», в более темное.



Т = не более 15 минут

ПОДКЛЮЧЕНИЕ ПРИБОРА

- Снять пластиковую крышку прибора.
- Прикрутить прибор на плоскость.
- Зачистить провод и подключить согласно схемы в паспорте изделия.
- При подключении проводов сечением более 2,5 кв. мм. использовать наконечники.
- Установить порог срабатывания.
- Закрыть пластиковую крышку.
- Не допускать прямого попадания управляемого освещения и прочих источников света.





КОМПЛЕКТ ПОСТАВКИ

1. Реле - 1 шт.
2. Уплотнитель - 1 шт. (устанавливать обязательно, без него степень защиты IP44).
3. Крепежный винт крышки - 4 шт.
4. Паспорт - 1 шт.
5. Упаковка - 1 шт.

УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

   Монтаж, подключение и эксплуатация должны производиться в строгом соответствии с «Правилами эксплуатации электроустановок».
   Провода должны быть надежно защищены от попадания воды.
   Не допускать короткого замыкания на выходе прибора!

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

1. Срок гарантийного обслуживания - 24 месяца с момента приобретения.
2. В случае невозможного устранения возникшей неисправности, предприятие произведет замену на аналогичное изделие.
3. Настоящая гарантия не распространяется на изделия, получившие повреждения:
- По причинам, возникшим в процессе установки, освоения или использования изделия неправильным образом;
- При подключении нагрузки превышающей допустимую;
- В случае если изделие было вскрыто или ремонтировалось лицом, не уполномоченным на то предприятием-изготовителем.
